Vase alumiiniumi liimimise jahutusradiaatori protsess

Praegu on kõige sagedamini kasutatavad jahutusradiaatori materjalid vask ja alumiiniumisulamid. Alumiiniumisulam on kergesti töödeldav ja odav, seega on see ka enimkasutatav materjal. Seevastu vasel on parem soojusjuhtivus kui alumiiniumisulamil, kuid soojuse hajumise kiirus on aeglasem kui alumiiniumisulamil.

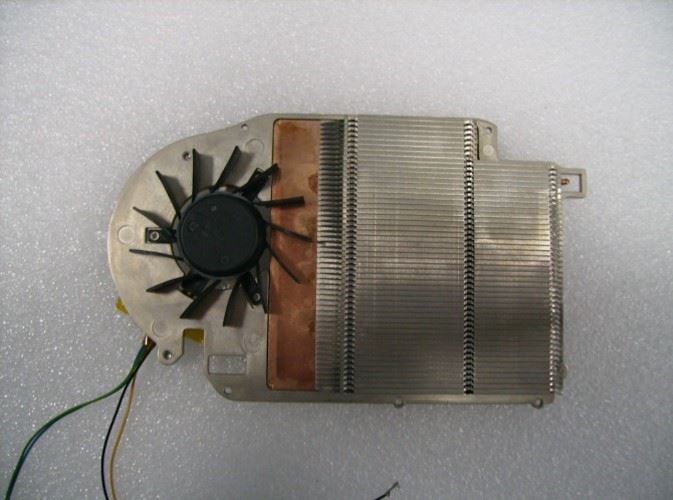

Arvestades vase ja alumiiniumi vastavaid puudusi, on mõned jahutusradiaatorid valmistatud vasest ja alumiiniumist. Need jahutusradiaatorid kasutavad tavaliselt vasest alust, samas kui jahutusradiaatori ribid kasutavad endiselt alumiiniumisulamit. Lisaks vasest alusele on ka selliseid meetodeid nagu jahutusradiaatori vasest kolonn, mis on samuti sama põhimõte. Kõrge soojusjuhtivusega vasest põhi suudab kiiresti absorbeerida protsessori või muu soojusallika eraldatud soojust; Alumiiniumist ribisid saab keerukate protsesside abil muuta kõige soodsama kujuga soojuse hajumist ning need tagavad suure soojussalvestusruumi ja kiire vabanemise.

Kahe metalli kombineerimine on keeruline ning vase ja alumiiniumi vaheline afiinsus on halb. Kui liimimistöötlus ei ole hea, tekitab see liidese suure soojustakistuse. Levinud vasest alumiiniumist sidumisprotsessid hõlmavad järgmist:

Jootmine

Jootmine on keevitusprotsess, mille käigus kasutatakse joodisena metalli materjali, mille sulamistemperatuur on madalam kui mitteväärismetalli sulamistemperatuur, ja niisutab mitteväärismetalli vedela joodisega temperatuuril, mis on madalam kui mitteväärismetalli sulamistemperatuur, kuid kõrgem kui mitteväärismetalli sulamistemperatuur. Jooteaine sulamistemperatuur, täidab vuugivahe ja seejärel kondenseerub, moodustades kindla liitepinna.

Õhus tekib alumiiniumi pinnale väga stabiilne oksiidikiht (Al2O3), mis raskendab vase alumiiniumi jootmist, mis on suurim jootmisprotsessi takistav tegur. See tuleb eemaldada või keemiliselt eemaldada ja katta nikli või muu kergesti keevitatava metalli kihiga, et vask ja alumiinium saaks sujuvalt kokku keevitada.

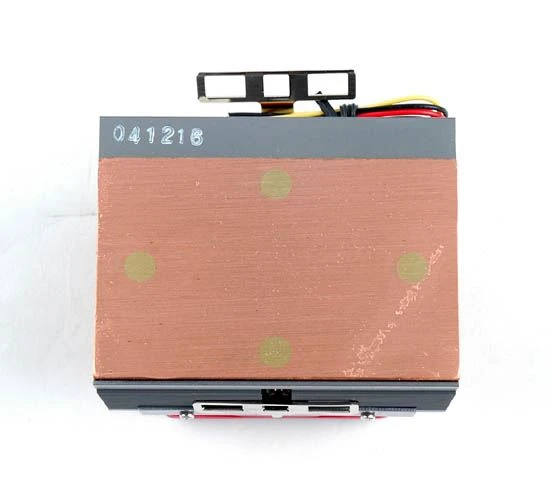

Kruvi lukustus:

Kruvilukustus on õhukese vasklehe ja alumiiniumist põhjapinna kombinatsioon kruvide kaudu. Selle peamine eesmärk on suurendada jahutusradiaatori hetkelist soojuse neeldumisvõimet ja pikendada mõne küpse puhta alumiiniumradiaatori eluiga. Pärast katset leitakse, et alumiiniumist jahutusradiaatori põhja ja vaskploki vahel kasutatakse suure jõudlusega soojusjuhtivust. Pärast jõuga 80kgf vajutamist lukustatakse see kruvidega. Soojuse hajumise efekt on samaväärne vask alumiiniumi keevitamise omaga ja saavutatakse ka soojuse hajumise efektiivsuse eeldatav paranemine.

See meetod on lihtsam kui jootmine, stabiilse kvaliteedi, lihtsa protsessi ja madalamate kuludega. Kuid seda kasutatakse ainult täiustusena, jõudluse paranemine pole ilmne. Kuigi see on täidetud soojust hajutava pastaga, on vasklehe ja alumiiniumpõhja mittetäielik kontakt endiselt suurim takistus soojusülekandele.

Pistik vask:

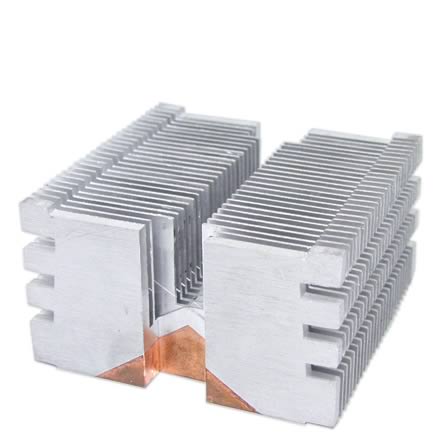

Vase ühendamiseks on kaks peamist viisi. Üks on vase kinnistamine alumiiniumist alusplaadile, mis on tavaline alumiiniumi ekstrusiooniprotsessis toodetud jahutusradiaatorites. Alumiiniumist jahutusradiaatori põhja piiratud paksuse tõttu on ka sisseehitatud vase maht piiratud. Vase lehtede lisamise põhieesmärk on tugevdada jahutusradiaatori soojusjuhtivust, samuti on kontakt alumiiniumradiaatoriga väga piiratud. Seetõttu ei ole selle vasest alumiiniumist jahutusradiaatori mõju enamikul juhtudel palju parem kui alumiiniumist valamu.

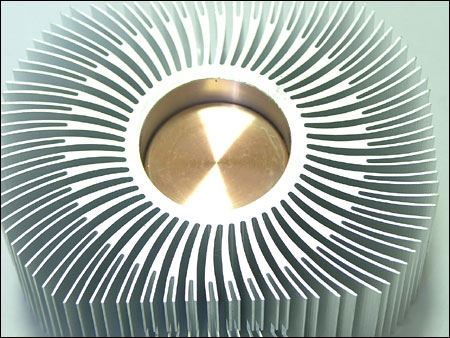

Teine on vasest sammaste sisestamine radiaalsete ribidega alumiiniumradiaatoritesse. Siiski peaksime tähelepanu pöörama vasksamba ja ümara ava läbimõõdu suuruse ja pinnakareduse kvaliteedikontrollile, mis avaldab teatud mõju selle soojuse hajumise efektile.

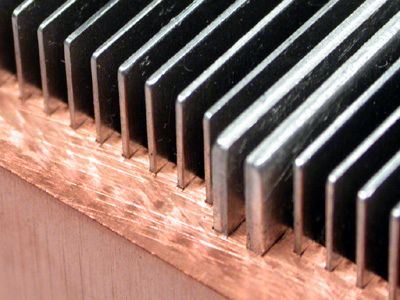

Kurrutatud uim:

Krambitud ribi tehnoloogia täiustab traditsioonilist vasest alumiiniumi kombinatsioonitehnoloogiat. Esiteks töödeldakse vasest alusel soont ja seejärel sisestatakse alumiiniumleht. Alumiiniumplekk kombineeritakse vasest aluspinnaks, kasutades rohkem kui 60 tonnisurvet. Alumiiniumi ja vase vahel pole keskkonda. Mikroskoopilisest vaatenurgast on alumiiniumi ja vase aatomid teatud määral üksteisega ühendatud, et täielikult vältida traditsioonilise vase alumiiniumi kombinatsiooni põhjustatud liidese soojustakistuse puudusi ja parandada oluliselt toote soojusülekandevõimet. ,

Erinevate soojuse hajumise vajaduste rahuldamiseks saame toota ka vasest sisestusega alumiiniumalust, vasest sisestusega vasest alust ja muid protsessitooteid. See tehnoloogia pikendab täielikult mõne vase alumiiniumi sidumistehnoloogia kasutusiga.

On ka teisi vase alumiiniumi sidumismeetodeid, kuid peamine protsess on tagada vase ja alumiiniumi vahelise termilise kontaktpinna sidumise kvaliteet. Vastasel juhul ei ole selle soojuse hajumise efekt nii hea kui kõigi alumiiniumisulamist jahutusradiaatorite oma. Uus protsess vajab pidevat kontrollimist ja täiustamist ning lõpuks on võimalik saavutada oodatud efekt. Vasest alumiiniumist kombineeritud radiaatori valimisel ei pea te keskenduma ainult välimusele, vaid ka tegelikule võrdlusele, siis saame osta kvaliteetse vasest alumiiniumist kombineeritud jahutusradiaatori.
