Soojuskonstruktsioon toitemooduli teeninduse parandamiseks

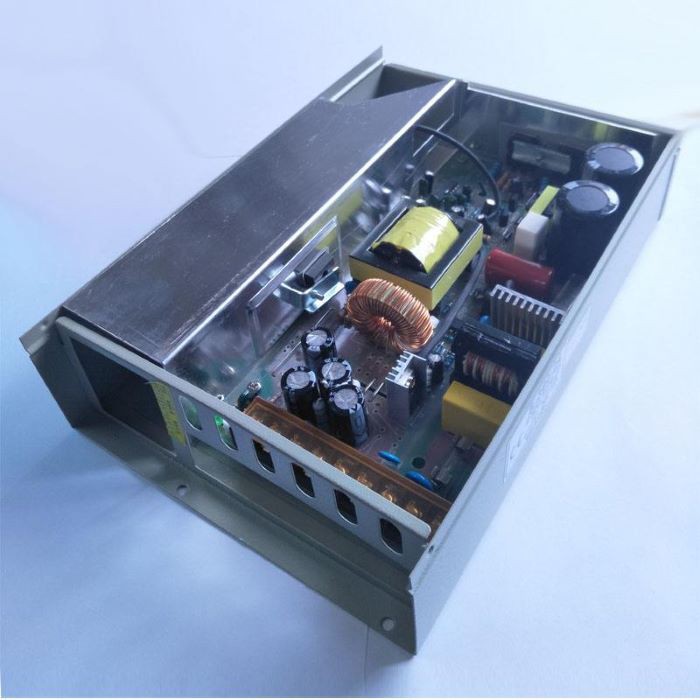

MOS-torud, dioodid, trafod ja muud toitemooduli varuosad tekitavad töötamise ajal palju soojust ning pidev kõrge temperatuur mõjutab oluliselt selle töökindlust, näiteks vähendab sisemise elektrolüütkondensaatori kasutusiga, vähendab isolatsiooni. trafo emailitud traat, transistori kahjustused, materjali termiline vananemine, jooteühenduse mahakukkumine ja nii edasi. Statistika näitab, et elektroonikakomponentide töökindlus väheneb 10 protsenti iga 2 kraadise temperatuuri tõusuga. Toitemoodulite ülekuumenemise vältimiseks on oluline soojuskonstruktsioon.
Toitemooduli termilise projekteerimise puhul võib soojusprojekteerija alustada kadude vähendamisest ja soojusjuhtimisest.
Vähendage energiakadu:
Toitemooduli kadu põhjustavad põhikomponendid hõlmavad peamiselt MOS-toru, dioodi, trafot, toiteinduktiivpooli, voolu piiravat takistit jne. Kaod on soojuse tekke otsene põhjus ja kadude vähendamine on soojuse tootmise vähendamise põhiline. Kuidas kaotust vähendada? Insenerid saavad vooluringi projekteerimise käigus kasutusele võtta täiustatud vooluahela topoloogia ja teisendustehnoloogia, et saavutada suure võimsuse ja väikese kadu eesmärk.
Soojusjuhtimine:
Soojusjuhtimine on toitemooduli projekteerimisel väga oluline. Kuna kütteseade ja toiteallika kest ei ole 100 protsenti seotud, on õhupilu väike ja õhu soojusjuhtivus on väga väike, ainult 0,02 w/m · K, kütteseadme soojust ei saa kiiresti üle kanda toiteallika kestale, mille tulemuseks on toitemooduli aeglane soojuse hajumise efektiivsus.

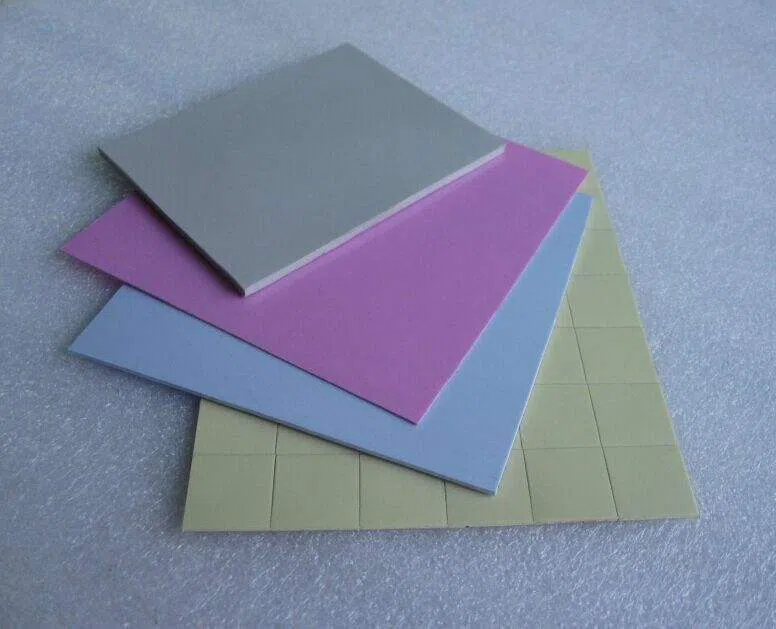

Saame lisada kõrge soojusjuhtivusega liidese materjale, et täita tühimikku, kõrvaldada õhk küttekeha ja toiteallika vahel, suurendada soojusülekande pindala, vähendada soojustakistust ja parandada soojusülekande efektiivsust. Lisaks on soojusjuhtiva räni kile soojusjuhtivus 1.0 w / m · K või isegi rohkem kui 50 korda suurem kui õhul, mis parandab oluliselt toitemooduli soojuse hajumist.

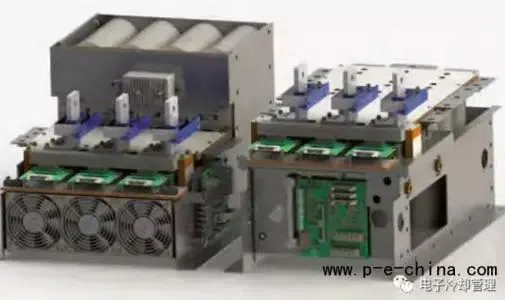

Samas on jahutusradiaatori ja jahutusventilaatori paigaldamine ka üks väga tõhus lahendus. Mõne ülivõimsa seadme puhul võib kaaluda isegi vedelikjahutuslahendust. Kuigi kulud kasvavad, on selle jahutusefekt parem, mis aitab pikendada toitemooduli kasutusiga.
